U području distribucije energije, dugovječni zatvoreni distribucijski transformatori igraju ključnu ulogu. Ovi transformatori su dizajnirani da obezbede pouzdan i efikasan prenos energije tokom dužeg perioda. Jedan od kritičnih aspekata koji se moraju pozabaviti u radu ovih transformatora je rukovanje udarnom strujom. Kao dobavljač dugotrajnih zatvorenih distributivnih transformatora, razumijevanje kako ovi transformatori podnose udarnu struju je od suštinskog značaja za osiguranje njihovih optimalnih performansi i dugovječnosti.
Razumevanje udarne struje
Uletna struja je prolazna pojava koja se javlja kada je transformator pod naponom. Kada je primarni namotaj transformatora spojen na izvor napajanja, kroz namotaj teče velika početna struja. Ova struja može biti nekoliko puta veća od nazivne struje transformatora i traje kratko, obično od nekoliko milisekundi do nekoliko sekundi.
Uletna struja je prvenstveno uzrokovana magnetizacijom jezgre transformatora. Kada je transformator inicijalno pod naponom, magnetni tok u jezgru treba da se poveća od nule do svoje stabilne vrijednosti. Prema Faradejevom zakonu elektromagnetne indukcije, inducirani napon u namotu je proporcionalan brzini promjene magnetnog fluksa. Da bi se uspostavio potreban magnetni tok, velika struja se izvlači iz izvora napajanja, što rezultira udarnom strujom.
Nekoliko faktora može uticati na veličinu udarne struje. Preostali fluks u jezgru u trenutku napajanja je jedan od najznačajnijih faktora. Ako jezgro ima visok preostali fluks u istom smjeru kao i fluks koji će se uskoro uspostaviti, udarna struja može biti mnogo veća. Tačka na talasnom obliku napona u kojoj je transformator pod naponom takođe igra ključnu ulogu. Napajanje transformatora na vrhuncu talasnog oblika napona može dovesti do veće udarne struje u poređenju sa napajanjem na tački prelaska nule.
Posljedice velike udarne struje
Velika udarna struja može imati nekoliko negativnih posljedica za transformator i elektroenergetski sistem. Za sam transformator, velika udarna struja može uzrokovati mehaničko opterećenje namotaja. Elektromagnetne sile koje stvara velika struja mogu dovesti do pomicanja zavoja namotaja, što na kraju može dovesti do oštećenja izolacije i kratkih spojeva. To može značajno smanjiti vijek trajanja transformatora.
Na strani elektroenergetskog sistema, velika udarna struja može uzrokovati pad napona. Kada se iz izvora energije povuče velika udarna struja, impedancija energetskog sistema uzrokuje pad napona. Ovaj pad napona može uticati na drugu električnu opremu priključenu na isti sistem napajanja, što može dovesti do kvarova ili smanjenih performansi. Dodatno, udarna struja može pokrenuti uređaje za zaštitu od prekomjerne struje, kao što su prekidači, što može uzrokovati nepotrebne nestanke struje.
Koliko dugog vijeka zatvoreni distribucijski transformatori podnose udarnu struju
Core Design
Jedan od primarnih načina na koji dugotrajni zatvoreni distributivni transformatori podnose udarnu struju je pažljiv dizajn jezgra. Materijal jezgre i njegova konstrukcija optimizirani su za smanjenje zaostalog fluksa i minimiziranje magnetnog zasićenja tokom napajanja. Za jezgro se obično koristi visokokvalitetni zrnasto orijentirani električni čelik. Ovaj materijal ima nisku koercitivnost, što znači da se lako magnetizira i demagnetizira. Kao rezultat toga, rezidualni fluks u jezgri se smanjuje, što dovodi do niže udarne struje.
Jezgro je takođe dizajnirano sa odgovarajućim rasporedom slaganja. Laminacije jezgra su naslagane na način koji smanjuje magnetnu reluktanciju i poboljšava magnetnu putanju. Ovo pomaže u glatkijem uspostavljanju magnetnog fluksa tokom napajanja, čime se smanjuje veličina udarne struje.
Winding Design
Dizajn namotaja dugovječnih zatvorenih distribucijskih transformatora također doprinosi upravljanju udarnom strujom. Namotaji su dizajnirani sa niskim odnosom otpora i induktivnosti. Manji otpor smanjuje gubitke snage tokom događaja udarne struje, dok odgovarajuća induktivnost pomaže u kontroli brzine promjene struje.
Neki transformatori su opremljeni dodatnim namotajima ili slavinama koji se mogu koristiti za kontrolu udarne struje. Na primjer, tercijarni namotaj se može koristiti za obezbjeđivanje putanje za udarnu struju, što može pomoći u smanjenju naprezanja na primarnim i sekundarnim namotajima.
Zaštitni uređaji
Zatvoreni distributivni transformatori dugog vijeka trajanja često su opremljeni zaštitnim uređajima za rukovanje udarnom strujom. Prekostrujni releji se obično koriste za detekciju udarne struje. Ovi releji su dizajnirani sa funkcijom vremenskog kašnjenja za razlikovanje između udarne struje i stvarne struje kvara. Vremensko kašnjenje omogućava da se udarna struja prirodno smanji prije nego što se relej isključi.
Pored prekostrujnih releja, ugrađeni su i odvodniki prenapona koji štite transformator od napona povezanih sa udarnom strujom. Odvodnici prenapona preusmjeravaju prekomjerni napon na zemlju, sprječavajući oštećenje izolacije transformatora.
Studije slučaja

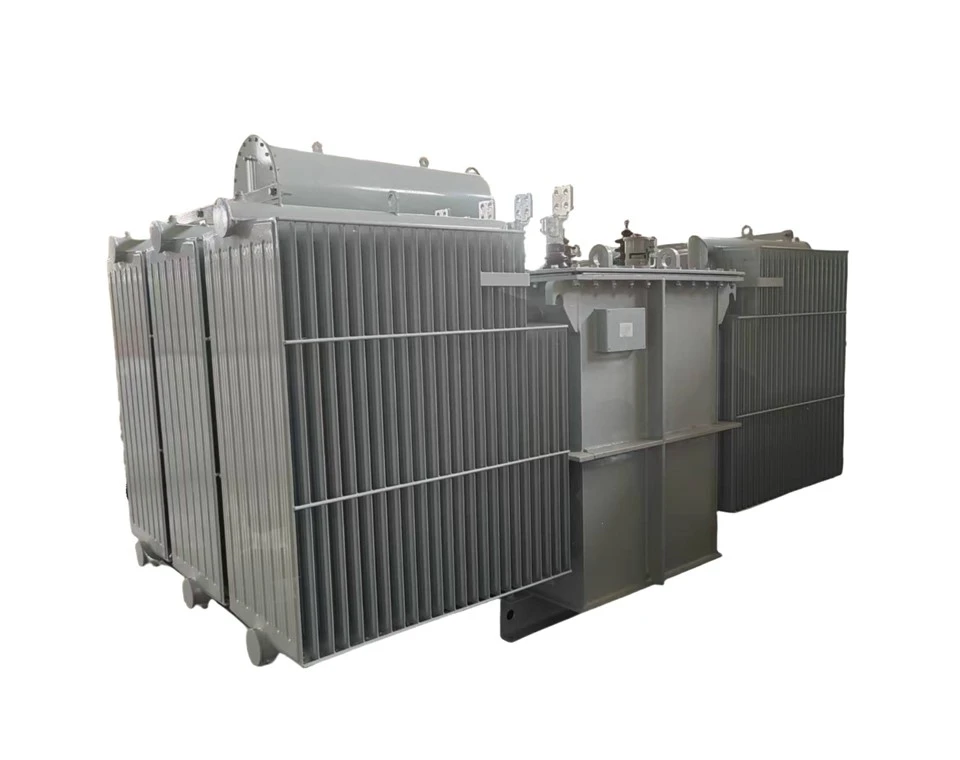

Pogledajmo neke primjere iz stvarnog svijeta koliko dugotrajni zatvoreni distribucijski transformatori podnose udarnu struju. U velikom industrijskom kompleksu, a1000 Kva transformator punjen uljemje instaliran za napajanje različitih proizvodnih procesa. Transformator je dizajniran sa jezgrom visokog kvaliteta i optimizovanom konfiguracijom namotaja. Prilikom početnog uključivanja izmjerena je udarna struja i utvrđeno je da je u prihvatljivim granicama. Uređaji za zaštitu od prekomjerne struje nisu se aktivirali, a transformator je počeo nesmetano raditi.
U drugom slučaju, aUljni transformator visokih performansiinstaliran je u poslovnoj zgradi. Zgrada je imala osjetljivo električno opterećenje, a svaki pad napona mogao bi uzrokovati smetnje. Dizajn jezgra transformatora i zaštitni uređaji su efikasno upravljali udarnom strujom, sprečavajući značajne padove napona i osiguravajući stabilno napajanje zgrade.
Važnost pravilnog rukovanja udarnom strujom
Pravilno rukovanje udarnom strujom je ključno za pouzdan rad dugotrajnih zatvorenih distributivnih transformatora. Smanjenjem veličine udarne struje, mehanički stres na namotajima se minimizira, što produžava vijek trajanja transformatora. Ovo ne samo da smanjuje troškove održavanja i zamjene, već i osigurava kontinuirano napajanje potrošača.
Na nivou elektroenergetskog sistema, pravilno rukovanje udarnom strujom pomaže u održavanju stabilnosti napona. Sprečavanjem padova napona, druga električna oprema povezana na isti sistem napajanja može raditi bez ikakvih smetnji. Ovo je posebno važno u kritičnim aplikacijama kao što su bolnice, podatkovni centri i industrijska postrojenja.
Zaključak
Kao dobavljač dugotrajnih zatvorenih distributivnih transformatora, razumijemo važnost efikasnog rukovanja udarnom strujom. Zahvaljujući naprednom dizajnu jezgra i namotaja, uz korištenje odgovarajućih zaštitnih uređaja, naši transformatori su u stanju izdržati udarnu struju bez značajnijih oštećenja.
Ako vam je potreban pouzdan dugotrajni zatvoreni distributivni transformator, bilo da je to a1000 Kva transformator punjen uljem, aUljni transformator visokih performansi, ili a10kv uljni transformator, tu smo da vam pružimo najbolja rješenja. Naši transformatori su dizajnirani da zadovolje najviše standarde kvaliteta i performansi, osiguravajući dug rad bez problema. Kontaktirajte nas danas kako bismo razgovarali o vašim specifičnim zahtjevima i započeli pregovore o nabavci.
Reference
- Grover, FW (1946). Proračuni induktivnosti: radne formule i tabele. Dover Publications.
- Westinghouse Electric Corporation. (1964). Priručnik za električni prijenos i distribuciju. Westinghouse Electric Corporation.
- Chapman, SJ (2012). Osnove električnih mašina. McGraw - Hill.
