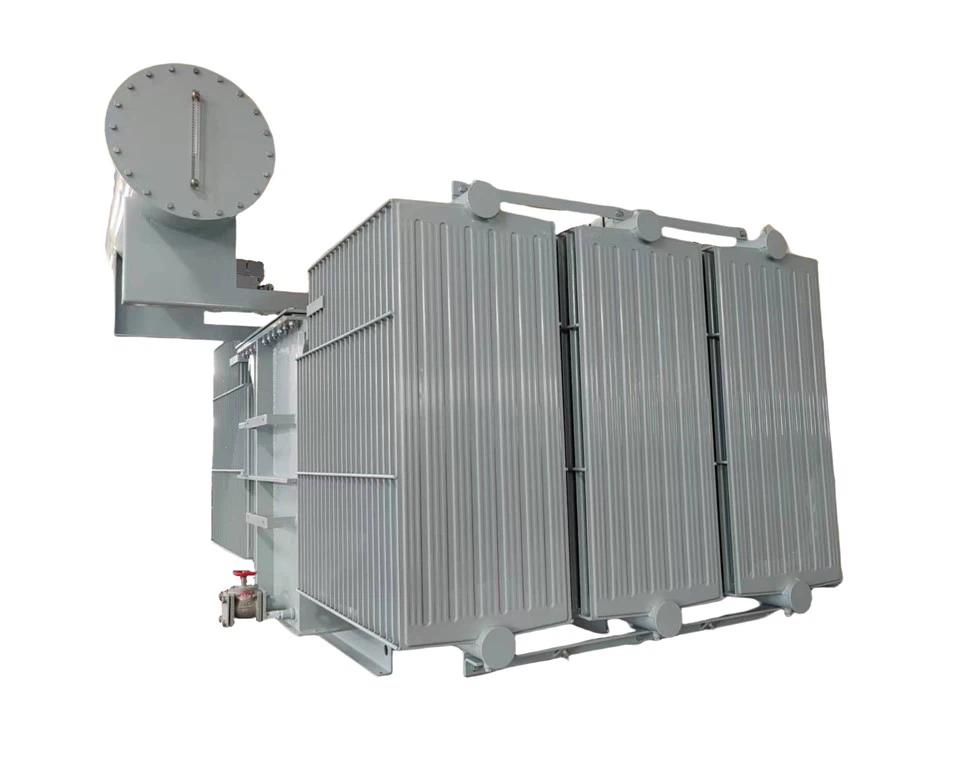

Hej tamo! Kao dobavljačTrofazni energetski transformator uronjen u ulje, Bavio sam se raznim problemima transformatora tokom godina. Danas ću s vama podijeliti kako dijagnosticirati kvarove trofaznog energetskog transformatora uronjenog u ulje.
Vizuelni pregled
Kao prvo, jednostavan vizuelni pregled može vam reći mnogo. Započnite provjerom eksterijera transformatora. Potražite bilo kakve znakove fizičkog oštećenja poput pukotina u rezervoaru, curenja oko zaptivki ili savijenih radijatora. Curenje ulja je velika crvena zastava. Ako vidite da se ulje nakuplja ispod transformatora ili na njegovim stranama, to može značiti da postoji problem sa brtvama ili samim rezervoarom.
Takođe, pogledajte čahure. To su izolatori koji omogućavaju da električne veze prolaze kroz spremnik transformatora. Pukotine ili promjena boje na čahurama mogu ukazivati na kvar izolacije, što je ozbiljan problem. I ne zaboravite provjeriti natpisnu pločicu. Uvjerite se da su sve ocjene i specifikacije i dalje čitljive i da odgovaraju onome što očekujete.
Praćenje temperature
Temperatura je ključni pokazatelj zdravlja transformatora. Za provjeru površinske temperature transformatora možete koristiti infracrvene termometre ili termovizijske kamere. Vruće tačke mogu ukazivati na preopterećenje, loše električne veze ili unutrašnje kvarove.
Normalno, temperatura transformatora bi trebala biti unutar određenog raspona. Ako primijetite da je jedan dio transformatora znatno topliji od ostalih, vrijeme je da zakopate dublje. Na primjer, ako su namoti previše vrući, to može biti zbog kratkih spojeva ili prekomjernog protoka struje.
Analiza ulja
Ulje u trofaznom energetskom transformatoru uronjenom u ulje ima nekoliko važnih funkcija. Pruža izolaciju, hladi transformator i pomaže u sprječavanju oksidacije. Redovna analiza ulja je ključna za dijagnosticiranje kvarova.
Postoji nekoliko testova koje možete izvršiti na ulju. Jedna od najčešćih je analiza rastvorenog gasa (DGA). Kada postoje kvarovi unutar transformatora, nastaju različiti plinovi. Na primjer, metan i etan mogu ukazivati na pregrijavanje, dok vodonik može biti znak djelomičnog pražnjenja.
Također možete provjeriti dielektričnu čvrstoću ulja. Ovo mjeri koliko dobro ulje može izdržati električni stres. Niska dielektrična čvrstoća može značiti da je ulje kontaminirano ili degradirano tokom vremena. I ne zaboravite pogledati sadržaj vlage u ulju. Višak vlage može smanjiti izolacijska svojstva ulja i dovesti do prijevremenog kvara.
Electrical Tests
Električni testovi su još jedan važan dio dijagnoze kvara. Jedan od najosnovnijih testova je test otpora izolacije. Ovo mjeri otpor između namotaja transformatora i zemlje. Nizak otpor izolacije može ukazivati na oštećenje izolacije ili ulazak vlage.
Također možete izvršiti test omjera okreta. Ovo upoređuje broj zavoja u primarnom i sekundarnom namotu. Značajno odstupanje od očekivanog omjera može ukazivati na kratak spoj ili prekid strujnog kruga u namotajima.
Još jedan koristan test je test impedance kratkog spoja. Ovo mjeri impedanciju transformatora kada se na sekundarnom namotu pojavi kratki spoj. Promjene u impedansi kratkog spoja mogu ukazivati na mehaničko oštećenje namotaja ili jezgre.
Analiza zvuka i vibracija
Transformatori obično prave određenu količinu buke tokom normalnog rada. Međutim, ako primijetite promjenu u zvuku ili povećanje vibracija, to može biti znak problema.
Neuobičajeni zvukovi poput zujanja, zujanja ili pucketanja mogu ukazivati na električni luk, labave veze ili mehaničke probleme. Na primjer, glasno zujanje može biti posljedica labavog jezgra ili namotaja. Prekomjerne vibracije mogu biti uzrokovane neuravnoteženim opterećenjem, mehaničkom rezonancom ili unutrašnjim kvarovima.
Nadzor zaštitnih releja
Većina trofaznih energetskih transformatora uronjenih u ulje opremljena je zaštitnim relejima. Ovi releji su dizajnirani da detektuju abnormalne uslove i isključuju prekidač radi zaštite transformatora.
Nadgledanje zaštitnih releja može vam dati vrijedne informacije o zdravlju transformatora. Ako se relej otkači, važno je istražiti uzrok. Provjerite postavke releja kako biste bili sigurni da su ispravni i potražite indikatore greške na samom releju.
Zaključak
Dijagnosticiranje kvarova trofaznog energetskog transformatora uronjenog u ulje zahtijeva kombinaciju vizualnog pregleda, praćenja temperature, analize ulja, električnih testova, analize zvuka i vibracija i nadzora zaštitnih releja. Redovnim obavljanjem ovih provjera možete rano uočiti potencijalne probleme i spriječiti skupe kvarove.

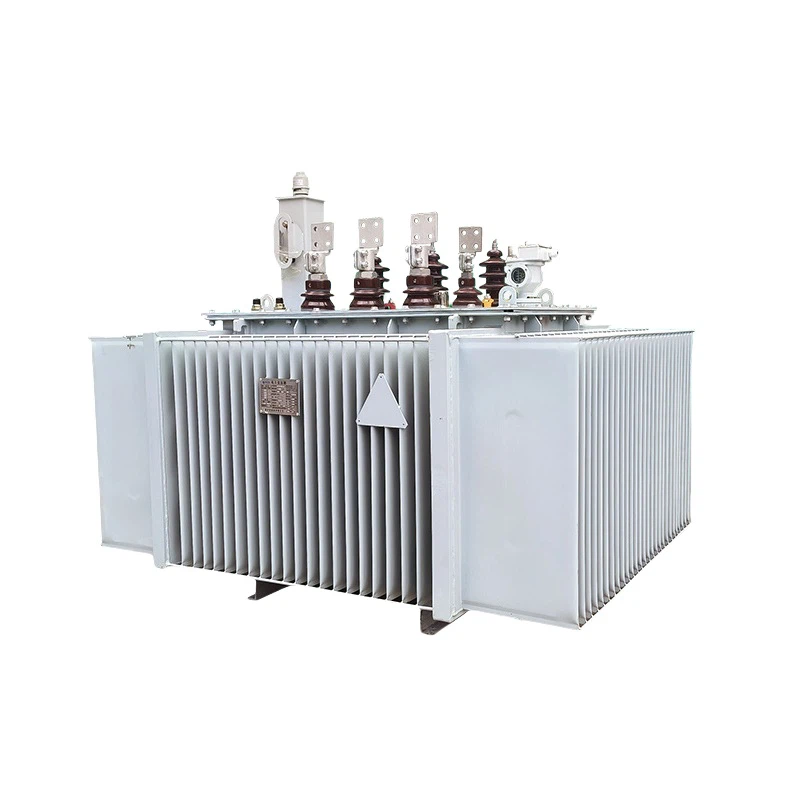

Ako ste na tržištu za a11kv razvodni transformatorili a20kv Uljni distributivni transformator, ili ako imate bilo kakvih pitanja o dijagnostici kvara transformatora, slobodno se obratite. Tu smo da vam pomognemo da napravite pravi izbor i da vaš električni sistem radi nesmetano.
Reference
- Kvaliteta elektroenergetskih sistema Roger C. Dugan, Mark F. McGranaghan i Surya Santoso.
- Inženjering transformatora: Dizajn, tehnologija i dijagnostika G. Sarma.
