Testiranje performansi trofaznog trofaznog transformatora koji se montira na prsten je ključni proces koji osigurava pouzdanost i efikasnost električnih distributivnih sistema. Kao dobavljač ovih transformatora, razumijem značaj preciznog testiranja u isporuci visokokvalitetnih proizvoda našim kupcima. Na ovom blogu ću podijeliti neke ključne metode i razmatranja za testiranje performansi Ring Main trofaznih transformatora montiranih na jastučić.
Vizuelni pregled
Prvi korak u testiranju transformatora je detaljna vizualna kontrola. Ovo pomaže da se identificiraju bilo kakva očigledna fizička oštećenja ili znakovi habanja. Provjerite vanjštinu transformatora na pukotine, udubljenja ili znakove korozije. Pogledajte spojeve, uključujući čahure i terminale, kako biste bili sigurni da su čvrsti i bez znakova pregrijavanja, kao što je promjena boje. Pregledajte zaptivke i zaptivke kako biste bili sigurni da su netaknuti i da li pružaju odgovarajuću brtvu. Oštećena brtva može dovesti do prodora vlage, što može ozbiljno utjecati na performanse i vijek trajanja transformatora.
Ispitivanje otpornosti izolacije
Ispitivanje otpora izolacije je osnovni test za procjenu stanja izolacije transformatora. Pomoću megoommetra mjerimo otpor između namotaja i zemlje, kao i između različitih namotaja. Visoka vrijednost otpora izolacije ukazuje na dobar integritet izolacije. Niske vrijednosti otpora mogu ukazivati na prodiranje vlage, degradaciju izolacije ili druge probleme. Važno je izvršiti ovaj test na određenoj temperaturi i nivou vlažnosti, jer ovi faktori mogu značajno uticati na rezultate ispitivanja. Tipično, ispitni napon za ispitivanje otpora izolacije transformatora montiranih na podlogu je u rasponu od 1000V do 5000V, u zavisnosti od nazivnog napona transformatora.
Testiranje omjera okreta
Omjer navoja transformatora je omjer broja zavoja u primarnom namotu i broja zavoja u sekundarnom namotu. Ispitivanje omjera okretaja je bitno za verifikaciju ispravnog rada transformatora i osiguravanje da je izlazni napon unutar specificiranog raspona. Koristimo tester omjera navoja za mjerenje omjera navoja na različitim slavinama transformatora. Svako značajno odstupanje od nominalnog omjera zavoja može ukazivati na problem s namotajem, kao što je kratki spoj ili prekid strujnog kruga. Ovaj test pomaže u otkrivanju grešaka u proizvodnji ili oštećenja do kojih je moglo doći tokom transporta ili instalacije.
Ne - Testiranje opterećenja i gubitaka opterećenja
Testiranje bez opterećenja i gubitaka opterećenja se koristi za određivanje efikasnosti transformatora. Gubitak bez opterećenja, također poznat kao gubitak jezgre, nastaje kada je transformator pod naponom, ali nema opterećenja spojenog na sekundarni namotaj. To je uglavnom uzrokovano histerezom i gubicima na vrtložne struje u jezgri. Gubitak opterećenja, s druge strane, nastaje kada transformator napaja opterećenje. Uključuje gubitke u namotajima zbog protoka struje.
Da bismo izvršili testiranje gubitaka bez opterećenja, primjenjujemo nazivni napon na primarni namotaj dok sekundarni namotaj držimo otvorenim. Mjerimo ulaznu snagu koja predstavlja gubitak bez opterećenja. Za testiranje gubitka opterećenja, povezujemo opterećenje na sekundarni namotaj i mjerimo ulaznu snagu na različitim nivoima opterećenja. Upoređujući izmjerene gubitke sa nominalnim vrijednostima, možemo ocijeniti efikasnost transformatora. Visoki gubici mogu ukazivati na loš dizajn, greške u proizvodnji ili starenje komponenti transformatora.
Testiranje porasta temperature
Ispitivanje porasta temperature je ključno za procjenu termičkih performansi transformatora. Tokom normalnog rada, transformatori stvaraju toplinu zbog gubitaka u jezgri i namotajima. Prekomjeran porast temperature može dovesti do degradacije izolacije, smanjenog vijeka trajanja, pa čak i do kvara transformatora. Koristimo temperaturne senzore za praćenje temperature namotaja i ulja (u uljnim transformatorima) tokom testa opterećenja. Test se obično provodi u određenom periodu, obično nekoliko sati, pri nazivnom opterećenju ili definiranom stanju preopterećenja. Porast temperature treba da bude u granicama određenim relevantnim standardima.
Ispitivanje faktora dielektrične disipacije
Ispitivanje faktora dielektrične disipacije, također poznato kao tan delta testiranje, koristi se za procjenu kvaliteta izolacije u transformatoru. Mjeri omjer snage raspršene u izolaciji i snage pohranjene u izolaciji. Visoka vrijednost faktora dielektrične disipacije ukazuje na lošu kvalitetu izolacije, što može biti posljedica prodiranja vlage, kontaminacije ili starenja. Ovaj test je posebno koristan za otkrivanje ranih znakova propadanja izolacije. Na izolaciju primjenjujemo sinusni napon na određenoj frekvenciji i mjerimo struju i fazni ugao između napona i struje.
Ispitivanje impedance kratkog spoja
Ispitivanje impedanse kratkog spoja koristi se za određivanje impedanse transformatora u uvjetima kratkog spoja. To je važan parametar za zaštitu transformatora od kratkog spoja i za koordinaciju zaštitnih uređaja u električnom sistemu. Primjenjujemo struju kratkog spoja na sekundarni namotaj dok primarni namotaj držimo pod naponom na smanjenom naponu. Mjerenjem napona i struje možemo izračunati impedanciju kratkog spoja. Impedansa kratkog spoja treba da bude unutar specificiranog opsega kako bi se osigurao pravilan rad transformatora i zaštitnog sistema.
Razmatranja za testiranje
Prilikom testiranja Ring Main trofaznih transformatora montiranih na jastučić, treba imati na umu nekoliko razmatranja. Prvo, sva testiranja treba da budu sprovedena u skladu sa relevantnim standardima, kao što su IEEE, IEC ili ANSI standardi. Ovi standardi daju smjernice za metode ispitivanja, opremu za ispitivanje i kriterije prihvatljivosti. Drugo, opremu za testiranje treba redovno kalibrirati kako bi se osigurali tačni i pouzdani rezultati ispitivanja. Treće, tokom testiranja treba poduzeti sigurnosne mjere, jer transformatori rade na visokim naponima i strujama.

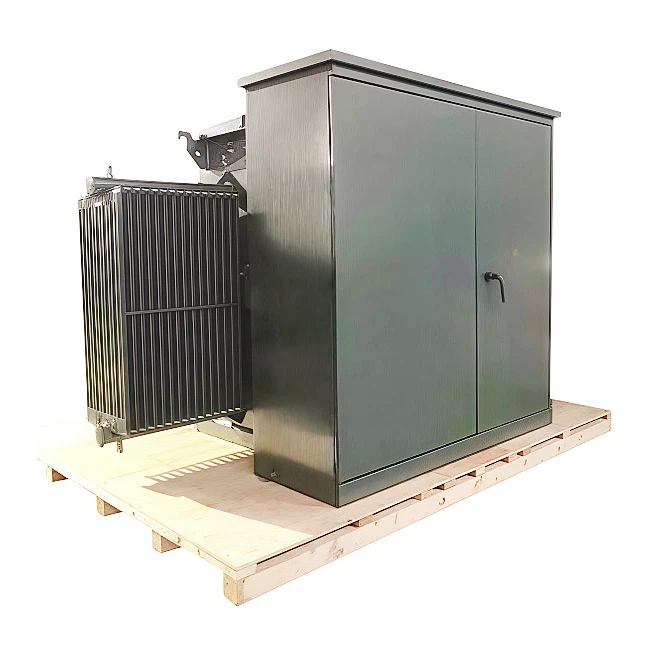

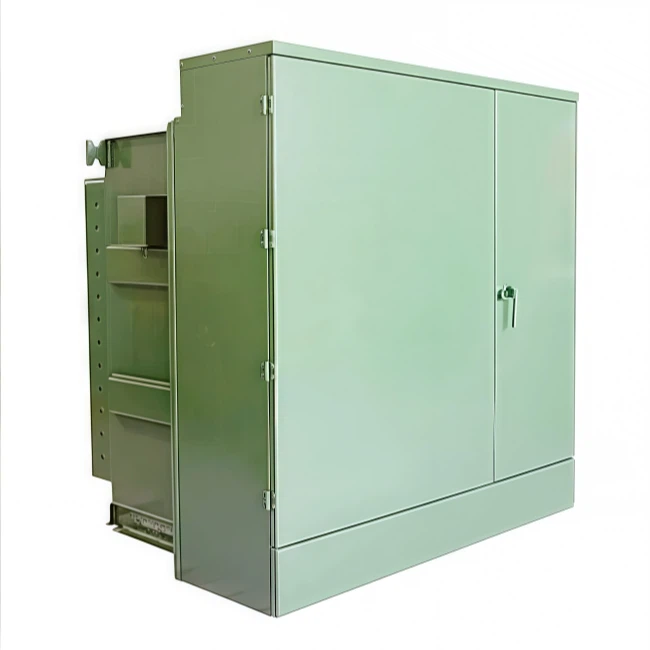

Kao dobavljač, nudimo širok asortiman Ring Main trofaznih transformatora na podlogu, uključujućiIzolacijski trofazni transformator H klase,Potpuno zatvoren trofazni transformator na ploči, iTrofazni transformator uronjen u ulje. Naši transformatori su rigorozno testirani kako bi se osiguralo da ispunjavaju najviše standarde kvaliteta.
Ako ste zainteresirani za kupovinu naših trofaznih Ring Transformatora ili imate bilo kakva pitanja o procesu testiranja, slobodno nas kontaktirajte za daljnju diskusiju i pregovore o nabavci. Posvećeni smo pružanju najboljih proizvoda i usluga.
Reference
- IEEE C57.12.28 - Standard za podloge - montirane, pregradne, samohlađene, trofazne distributivne transformatore, 500 kVA i manje; Visok napon, 34 500 GrdY/19 920 Volti i ispod; Nizak napon, 12 470Y/7200 volti i ispod
- IEC 60076 - 1 - Energetski transformatori - Dio 1: Općenito
- ANSI C57.12.00 - Standardni opći zahtjevi za tekućine - Potopljeni distributivni, energetski i regulacijski transformatori
