Kako odabrati pravi transformator uronjen u ulje za distribuciju struje?

Kako odabrati pravi transformator uronjen u ulje za distribuciju struje?

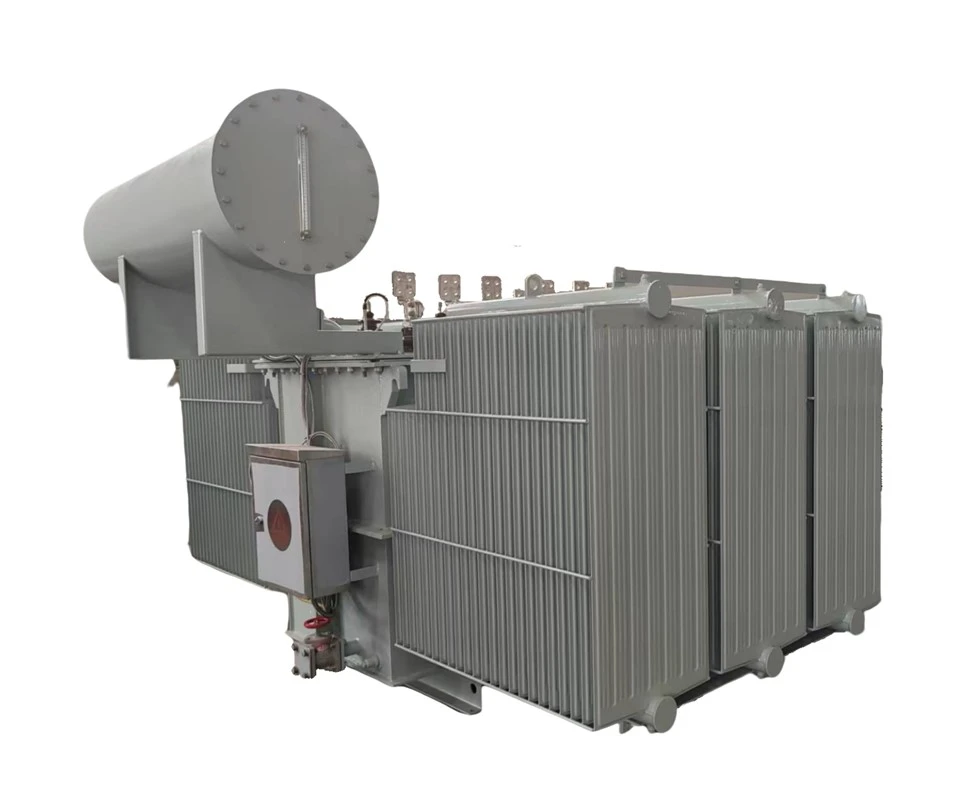

Transformatori uronjeni u uljesu široko prihvaćeni u komunalnim mrežama, industrijskim parkovima i komercijalnim distributivnim mrežama zbog njihove visoke pouzdanosti, jake sposobnosti preopterećenja i konkurentnih performansi ukupnih troškova. Odgovarajući odabir direktno određuje stabilnost napajanja, vijek trajanja i operativne troškove. Ispod su ključni faktori za specifikaciju:

Pošaljite upit odmah

Kapacitet (kVA) je primarni indeks selekcije. Izbjegavajte premale dimenzije koje uzrokuju kontinuirano pregrijavanje i starenje izolacije, ili prevelike dimenzije koje povećavaju gubitak bez opterećenja i troškove nabavke.

1. Izračunajte prema kontinuiranom opterećenju, vršnom opterećenju, plus10%-20% sigurnosna marginaza buduće proširenje opterećenja.
2. Optimalni opseg radnog opterećenja: 40%-70% nazivnog kapaciteta za najbolju efikasnost.
3. Obratite posebnu pažnju na impulsna opterećenja kao što su veliki motori i oprema koja se često pokreće.

1. Primarni/sekundarni nazivni napon mora striktno odgovarati lokalnim specifikacijama mreže (npr. . 33kV / 0,4kV, 11kV / 400V).
2. Provjerite frekvenciju lokalne mreže (50 Hz ili 60 Hz).
3. Vektorska grupa:Dyn11je mainstream za distributivne transformatore, dobar u rukovanju neuravnoteženim trofaznim opterećenjima i harmonicima. Potvrdite vektorsku grupu ako je potreban paralelni rad.
4. Izmjenjivač slavina: izmjenjivač slavina je standardan; odaberite izmjenjivač slavina pod opterećenjem za mreže sa velikim fluktuacijama napona.

1. ONAN (Ulje prirodno Air Natural): najčešće za opće distribucijske transformatore, prirodno hlađenje, nisko održavanje.
2. ONAF (prirodna nafta): za jedinice većeg kapaciteta za povećanje izlazne snage pod velikim opterećenjemMade-in-Ch....
3. Tip strukture: tip konzervatora ili hermetički zatvoren. Hermetički zatvoren dizajn smanjuje oksidaciju ulja, pogodan za priobalna područja i mjesta s visokom vlažnošću.

Fokusiraj segubitak bez opterećenja i gubitak opterećenja. Dizajn jezgra s malim gubicima smanjuje dugoročnu potrošnju energije. Iako visokoefikasni modeli nose veću početnu cijenu, oni donose značajne uštede tokom servisnog ciklusa od 25-30 godina. Navedite vrijednosti gubitaka u skladu sa IEC 60076 ili lokalnim regionalnim standardima.

1. Vanjska / unutarnja instalacija; obalna slana magla, velika nadmorska visina, prašnjava ili korozivna atmosfera zahtijevat će poseban tretman protiv korozije za rezervoar i dodatnu opremu.
2. Provjerite ograničenja temperature okoline, seizmičke zahtjeve.

Uvjerite se da transformator ispunjava standarde ciljanog tržišta: IEC, ANSI, AS/NZS ili druge regionalne obavezne zahtjeve (EAC, LAPEM, SDoC itd.). Važeći izvještaji o tipskim ispitivanjima su od suštinskog značaja za tenderisanje i prihvatanje projekata.

Vrijednost impedanse definira jačinu struje kratkog spoja. Odaberite odgovarajuću impedanciju za koordinaciju sa gornjim zaštitnim uređajima, sprečavajući oštećenja tokom kvarova kratkog spoja.

Procijenite ne samo nabavnu cijenu, već i troškove gubitka energije, radove na održavanju, dostupnost rezervnih dijelova i podršku nakon prodaje od strane proizvođača.
