Uvod

Samohlađeni transformator uronjen u ulje koristi ulje kao rashladni medij. Oslanja se na prirodnu konvekciju ulja za odvođenje topline koju stvaraju jezgro i zavojnice. Ovaj tip transformatora ne zahtijeva dodatnu opremu za hlađenje i ima prednosti jednostavne strukture i lakog održavanja.

Ključne komponente

Core is napravljen od naslaganih silikonskih čeličnih limova visoke-permeabilnosti radi smanjenja gubitaka vrtložnih struja.

Namotaji su namotana bakarnim ili aluminijumskim žicama, podijeljena na visoko-i niskonaponsku- stranu, sa izolacijskim slojevima dizajniranim da izdrže promjene temperature ulja.

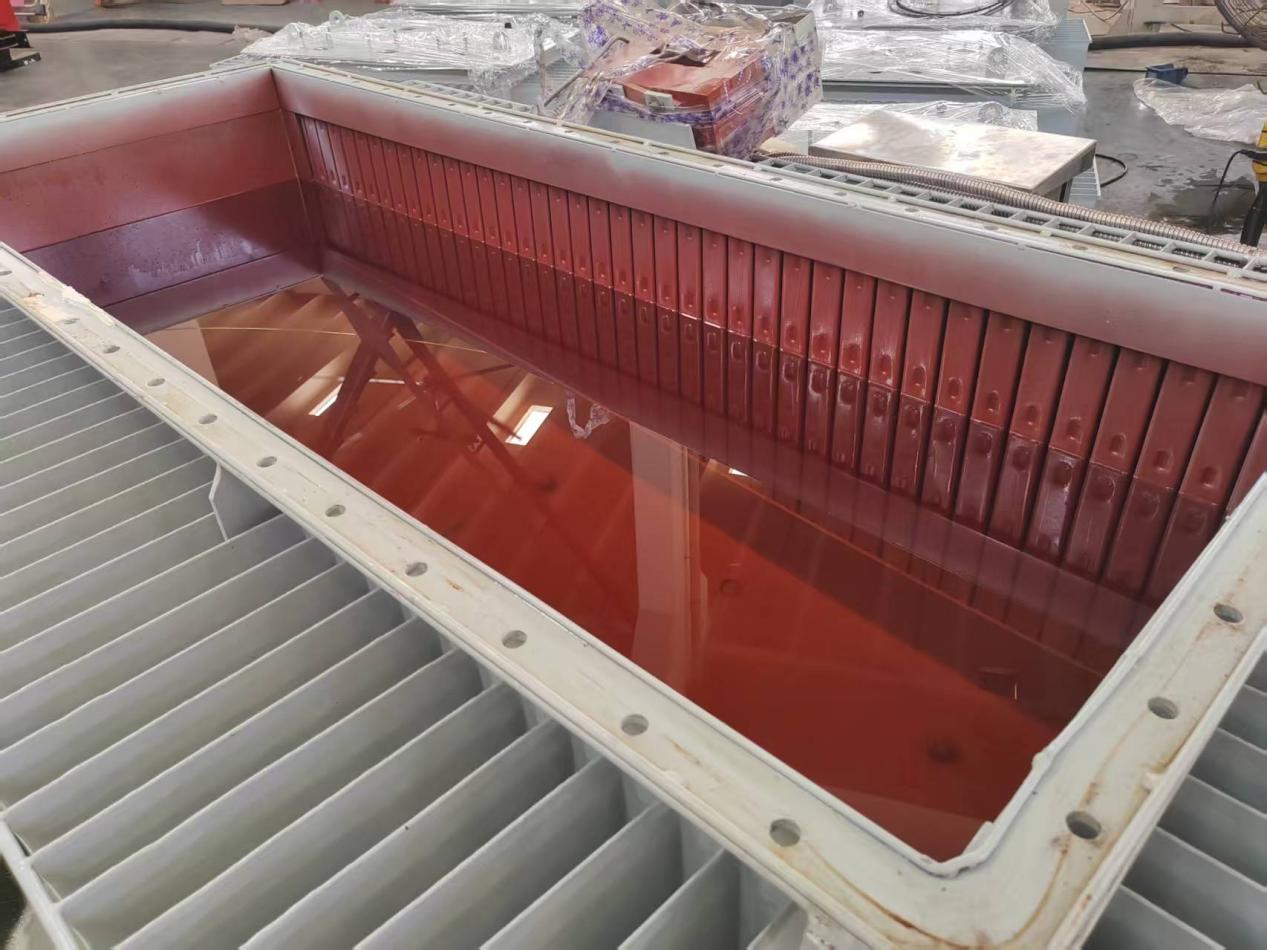

Zapečaćeni rezervoar za ulje, sa konzervatorom, reguliše proširenje zapremine ulja, često opremljen odušivačem.

Radijatori povećavaju efikasnost hlađenja povećavajući površinu rasipanje toplote, bez potrebe za spoljnim uređajima za napajanje.

Princip rada

Samohlađeni transformator uronjen u ulje radi na osnovu Faradejevog zakona elektromagnetne indukcije. Kada naizmjenična struja teče kroz primarni namotaj, ona stvara naizmjenično magnetsko polje. Promjena magnetskog fluksa u jezgri indukuje napon u sekundarnom namotu.

QC-prošao 2500kVA 10/0.4kV uljni samohlađeni transformator se seli u područje isporuke radi završne inspekcije i pakovanja.

QC-passed Transformer

HlađenjeMetoda

Put prijenosa topline:Jezgra i namotaji stvaraju toplinu → izolacijsko ulje se zagrijava i konvektira → toplina se prenosi na zid spremnika za ulje → toplina se razmjenjuje sa zrakom kroz radijatore.

Cirkulacija ulja:Vruće ulje, budući da je manje gusto, prirodno se diže, dok hladnije ulje tone stvarajući cirkulaciju. Temperaturna razlika se općenito kontrolira unutar 55K (po GB 1094.2).

Poređenje sa drugim metodama hlađenja

Tip hlađenja	Srednji za hlađenje	maksimalni kapacitet (MVA)	Aplikacija
Ulje prirodno Air Natural (ONAN)	Mineralno ulje	10	Mali i srednji{0}}distributivni transformatori
Forced Air Forced (OFAF)	Ulje i ventilatori	300+	Velike elektrane
Prirodni zrak suvog{0}}tipa (DNK)	Vazduh	2.5	Unutarnja ili ekološki osjetljiva područja

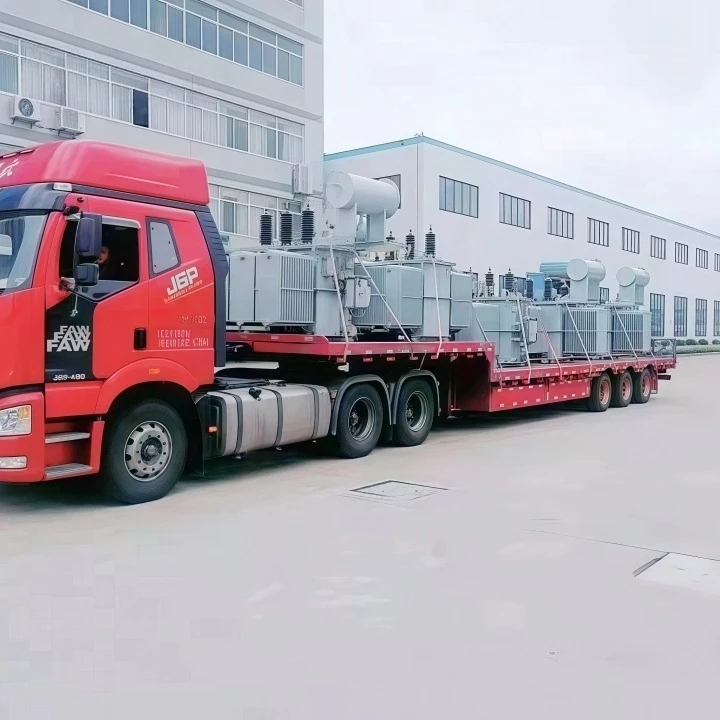

Naši transformatori se isporučuju prema rasporedu

Shipped as scheduled

Prednosti

Visokorpodobnost:Nema mehaničkih komponenti za hlađenje, što dovodi do niskih stopa kvarova, dizajnirano za 25-30 godina pouzdanog rada.

Niska cijena:Uštedite 15–20% troškova održavanja u poređenju sa transformatorima sa prisilnim hlađenjem uljem (izvor podataka: IEEE C57.12.00).

Širokoaprimjena:Pogodno za različita vanjska okruženja, posebno za udaljena područja ili lokacije gdje nije dostupno stabilno napajanje.

FAQ

P: Zašto odabrati nas?

Imamo jak tim za istraživanje i razvoj sa preko 20 godina iskustva u projektovanju transformatora i poznavanjem mnogih međunarodnih standarda za transformatore kao što su IEC, IEEE/ANSI, CSA, itd. Imaju preko 20 godina iskustva u instrumentima. Odličan i stabilan kvalitet uz najbolju{4}}ekonomičnost. Navedite različite uslove plaćanja.

P: Mogu li posjetiti vašu fabriku?

O: Naravno, srdačno vas pozdravljamo da posjetite Jiangsu First Power. Pokušajte prvo kontaktirati našeg prodajnog predstavnika putem e-pošte. Mi ćemo dogovoriti najrazumniji plan za vaš itinerar.

P: Koja je vaša minimalna količina narudžbe?

O: Minimalna količina narudžbe je uglavnom 1-2 komada, a prilagođeni proizvodi zavise od potražnje.

P: Možete li pružiti prilagođene usluge?

O: Naravno, dostupne su prilagođene usluge, uključujući OEM i ODM. Obavijestite nas o vašim zahtjevima za prilagođavanje proizvoda, a mi ćemo vam dati zadovoljavajući odgovor.
