Kao dobavljač samohlađenih transformatora uronjenih u ulje, često se susrećem sa upitima kupaca u vezi sa trajanjem rada preopterećenja ovih transformatora. Ovo je ključna briga jer direktno utiče na pouzdanost i isplativost sistema za distribuciju električne energije. U ovom blogu ću se pozabaviti faktorima koji utiču na kapacitet preopterećenja uljnih samohlađenih transformatora i pokušati odgovoriti na pitanje koliko dugo mogu raditi pod preopterećenjem.
Razumijevanje samohlađenih transformatora uronjenih u ulje
Uljni samohlađeni transformatori se široko koriste u mrežama za distribuciju električne energije zbog svoje jednostavnosti, pouzdanosti i isplativosti. Mehanizam za hlađenje se oslanja na prirodnu cirkulaciju izolacionog ulja unutar rezervoara transformatora. Kako se ulje zagrijava zbog gubitaka u namotajima i jezgri, ono se diže do vrha spremnika i prenosi toplinu na okolni zrak kroz radijator ili zidove rezervoara.

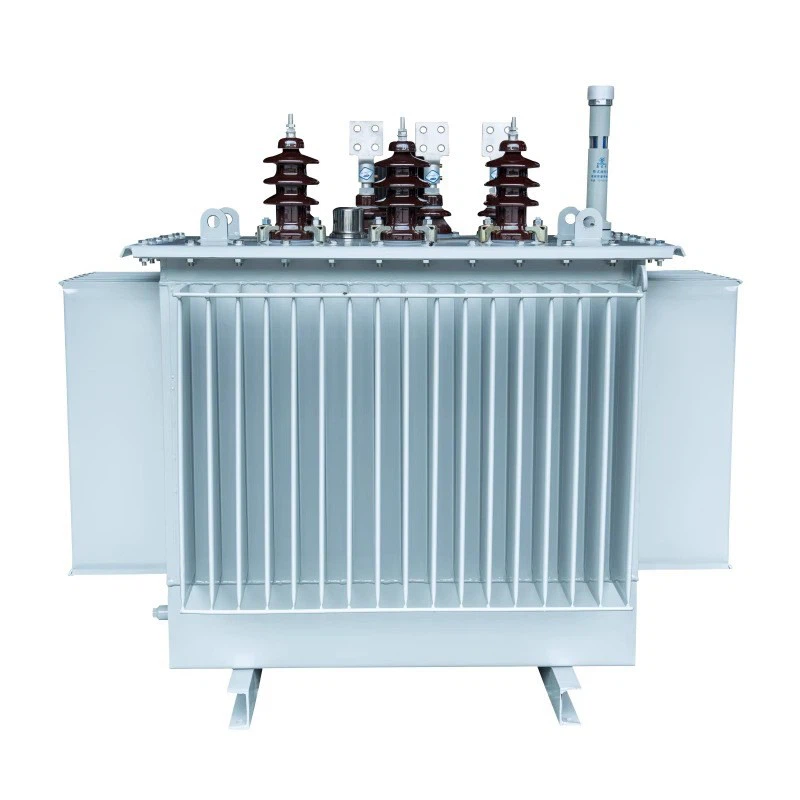

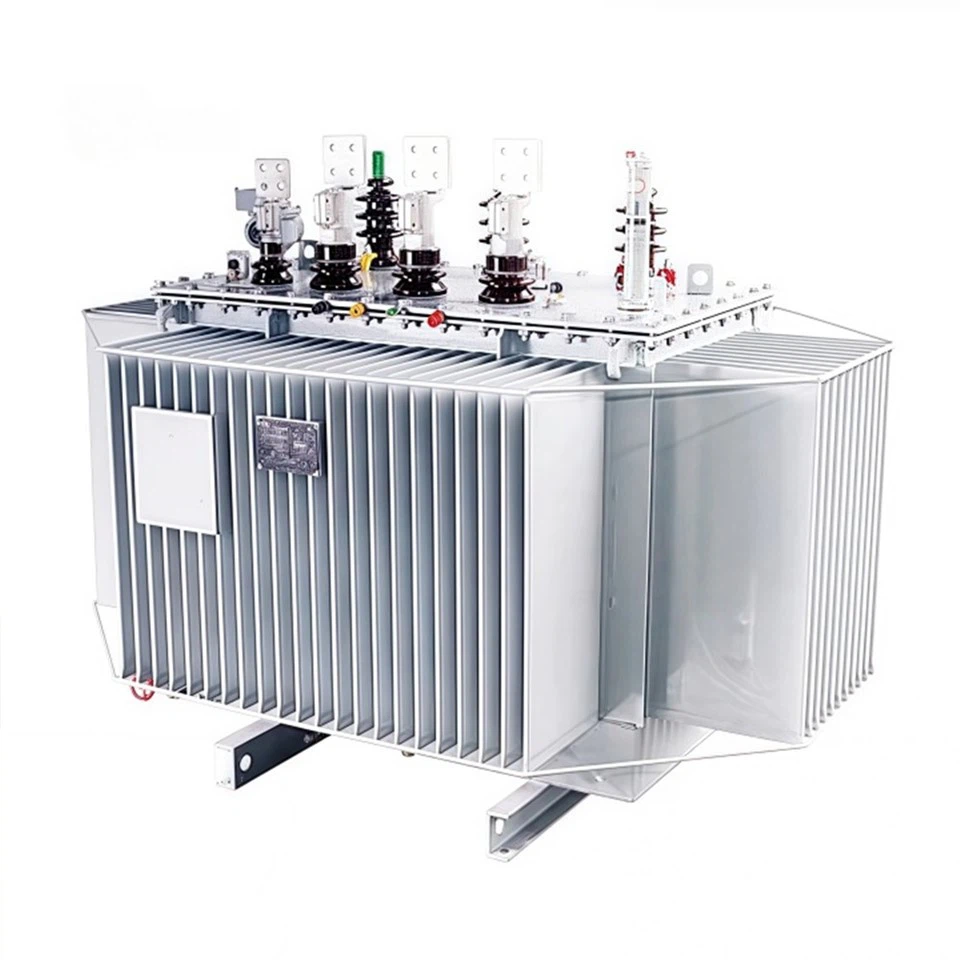

U našoj liniji proizvoda postoji nekoliko vrsta uljnih transformatora, kao nprPotpuno zatvoren distribucijski transformator uronjen u ulje,Uljni transformator visokih performansi, iHermetički zatvoren transformator punjen uljem. Ovi transformatori su dizajnirani da zadovolje različite zahtjeve primjene, ali svi dijele osnovni princip samohlađenja uronjenog u ulje.
Faktori koji utiču na kapacitet preopterećenja
Porast temperature
Najkritičniji faktor koji određuje kapacitet preopterećenja uljnog samohlađenog transformatora je porast temperature. Kada transformator radi pod preopterećenjem, gubici u namotajima i jezgri se povećavaju, što dovodi do većeg porasta temperature. Prekomjerna temperatura može uzrokovati termičku degradaciju izolacijskih materijala, smanjujući njihovu dielektričnu čvrstoću i skraćujući vijek trajanja transformatora.
Izolacioni sistem transformatora se klasifikuje prema njegovoj toplotnoj izdržljivosti. Na primjer, izolacija klase A može izdržati maksimalnu temperaturu od 105°C, dok izolacija klase F može podnijeti do 155°C. Porast temperature transformatora ograničen je dozvoljenom temperaturom izolacionog sistema. Kada temperatura pređe granicu, brzina starenja izolacije se eksponencijalno ubrzava.
Temperatura okoline
Temperatura okoline također igra značajnu ulogu u radu transformatora preopterećenja. U vrućem okruženju, efikasnost hlađenja transformatora je smanjena jer je temperaturna razlika između transformatora i okolnog zraka manja. Kao rezultat toga, transformator može nositi manje preopterećenja u poređenju sa hladnijim okruženjem.
Na primjer, ako je temperatura okoline 40°C, transformator može podnijeti određeni nivo preopterećenja za određeni period. Međutim, ako temperatura okoline poraste na 50°C, isto preopterećenje može uzrokovati brže prekoračenje dozvoljene granice temperature transformatora.
Učitaj profil
Priroda opterećenja također utječe na kapacitet preopterećenja. Transformator može bolje podnijeti kratkoročno preopterećenje od dugotrajnog. Ako je preopterećenje kratkotrajne i povremene prirode, transformator ima vremena da se ohladi između perioda preopterećenja. S druge strane, kontinuirano preopterećenje će uzrokovati stalno povećanje temperature, povećavajući rizik od oštećenja izolacije.
Izračunavanje trajanja preopterećenja
Da bismo procijenili koliko dugo uljni samohlađeni transformator može raditi pod preopterećenjem, možemo koristiti termalni model transformatora. Termički model uzima u obzir proizvodnju topline, prijenos topline i toplinski kapacitet transformatora.
Generiranje toplote u transformatoru je uglavnom zbog gubitaka bakra u namotajima i gubitaka u gvožđu u jezgri. Gubici bakra su proporcionalni kvadratu struje, dok su gubici u gvožđu relativno konstantni u normalnim uslovima rada. Prijenos topline se odvija kondukcijom, konvekcijom i zračenjem.
Toplotni kapacitet transformatora je određen masom i specifičnom toplinom materijala, uglavnom ulja i jezgre. Transformator većeg termičkog kapaciteta može pohraniti više toplinske energije, što mu omogućava da izdrži veće preopterećenje duže vrijeme.
Općenito, za kratkotrajno preopterećenje (manje od 1 sata), uljni samohlađeni transformator obično može podnijeti preopterećenje do 150% svog nazivnog kapaciteta, ovisno o početnoj temperaturi i uvjetima okoline. Za dugotrajnije preopterećenje (1 - 8 sati), kapacitet preopterećenja se može smanjiti na 120% - 130% nazivnog kapaciteta.
Međutim, ovo su samo grube procjene. Da bi se precizno odredilo trajanje preopterećenja, potrebna je detaljna analiza projektnih parametara transformatora, profila opterećenja i uslova okoline.
Studije slučaja
Razmotrimo primjer iz stvarnog svijeta. Kupac u industrijskoj zoni ima uljni samohlađeni transformator nazivnog kapaciteta od 1000 kVA. Zbog naglog povećanja proizvodnje, opterećenje na transformatoru dostiže 1200 kVA (120% nazivnog kapaciteta). Temperatura okoline je 35°C, a početna temperatura transformatora je 60°C.
Na osnovu naših proračuna i iskustva, ovaj transformator može raditi pri preopterećenju od 120% oko 4 - 6 sati bez značajnijeg oštećenja izolacije. Nakon perioda preopterećenja, transformator treba pažljivo pratiti kako bi se osiguralo da se temperatura vrati u normalu.
Osiguravanje sigurnog rada preopterećenja
Da bi se osigurao siguran rad transformatora pod preopterećenjem, može se poduzeti nekoliko mjera:
- Monitoring: Ugradite temperaturne senzore u transformator za praćenje temperature namotaja i ulja. Ovo omogućava praćenje termičkog stanja transformatora u realnom vremenu i rano otkrivanje bilo kakvog abnormalnog porasta temperature.
- Upravljanje opterećenjem: Implementirajte strategije upravljanja opterećenjem kako biste smanjili vršno opterećenje na transformatoru. Ovo može uključivati zakazivanje nebitne opreme za rad tokom sati van špica ili korištenje sistema za skladištenje energije za balansiranje opterećenja.
- Održavanje: Redovno održavajte transformator kako biste osigurali da njegov sistem hlađenja radi efikasno. To uključuje provjeru nivoa ulja, pregled radijatora i čišćenje zidova rezervoara.
Zaključak
U zaključku, trajanje uronjenog uljnog samohlađenog transformatora može raditi pod preopterećenjem ovisi o više faktora, uključujući porast temperature, temperaturu okoline i profil opterećenja. Iako se mogu napraviti grube procjene, za precizno određivanje neophodna je detaljna analiza.
Kao dobavljač samohlađenih transformatora uronjenih u ulje, posvećeni smo pružanju visokokvalitetnih proizvoda i tehničke podrške našim kupcima. Ako imate bilo kakvih pitanja u vezi sa radom naših transformatora od preopterećenja ili vam je potrebna pomoć u odabiru pravog transformatora za vašu primjenu, slobodno nas kontaktirajte radi nabavke i daljnjih razgovora.
Reference
- IEEE Standard C57.91 - 2011, “Vodič za punjenje uljnih transformatora snage”.
- IEC 60076 - 7:2018, “Energetski transformatori - Dio 7: Vodič za punjenje energetskih transformatora uronjenih u ulje”.
