Hej tamo! Kao dobavljač jednofaznih transformatora postavljenih na jastučiće, često me pitaju o impedanciji kratkog spoja ovih transformatora. Zato sam mislio da sjednem i napišem ovaj blog da objasnim šta je to, zašto je važno i kako utiče na performanse našegJednofazni transformator za montažu na jastučić.
Šta je impedansa kratkog spoja?
Počnimo s osnovama. Impedancija kratkog spoja, često označavana kao (Z_{sc}), je mjera suprotnosti koju transformator nudi protoku struje kratkog spoja. Kada dođe do kratkog spoja u električnom sistemu, velika količina struje pokušava da teče kroz transformator. Impedansa kratkog spoja ograničava ovu struju.
Zamislite to kao saobraćajnu gužvu na putu. Impedansa kratkog spoja je kao uski dio puta koji ograničava protok automobila (struja). Izražava se kao postotak nazivnog napona transformatora. Na primjer, ako transformator ima impedanciju kratkog spoja od 5%, to znači da kada dođe do kratkog spoja, pad napona na transformatoru zbog impedanse iznosi 5% nazivnog napona.
Kako se mjeri?
Mjerenje impedanse kratkog spoja je malo tehničko, ali ja ću vam ga razložiti. Prvo, kratko spajamo sekundarni namotaj transformatora. Zatim primjenjujemo smanjeni napon na primarni namotaj. Ovaj napon se podešava sve dok struja koja teče kroz namotaje ne dostigne nazivnu struju transformatora.
Odnos primijenjenog napona i nazivnog napona, pomnožen sa 100, daje nam impedanciju kratkog spoja u postocima. To je ključni test koji izvodimo na svim našimJednofazni energetski transformator montiran na jastučićkako bi se osiguralo da ispunjavaju tražene standarde.
Zašto je važna impedansa kratkog spoja?
1. Zaštita transformatora
Impedansa kratkog spoja štiti transformator od oštećenja tokom kratkog spoja. Da ne postoji impedansa, struja kratkog spoja bi bila izuzetno visoka, što bi moglo uzrokovati pregrijavanje i mehaničko opterećenje namotaja i drugih komponenti transformatora. To može dovesti do potpunog kvara transformatora.
2. Stabilnost sistema
Takođe igra vitalnu ulogu u stabilnosti čitavog električnog sistema. Transformator sa odgovarajućom impedansom kratkog spoja pomaže u kontroli struje kratkog spoja u sistemu. Ovo je važno jer prekomjerna struja kratkog spoja može uzrokovati pad napona, što može utjecati na performanse druge električne opreme priključene na sistem.
3. Koordinacija sa zaštitnim uređajima
Impedancija kratkog spoja se koristi za koordinaciju rada zaštitnih uređaja kao što su prekidači i osigurači. Ovi uređaji su dizajnirani da se otkače kada struja kratkog spoja pređe određeni nivo. Impedancija kratkog spoja transformatora pomaže u preciznom određivanju ovog nivoa.
Faktori koji utiču na impedanciju kratkog spoja
1. Dizajn namotaja
Način na koji su namotaji projektovani u transformatoru ima značajan uticaj na impedanciju kratkog spoja. Broj zavoja, površina poprečnog presjeka provodnika i raspored namotaja igraju važnu ulogu. Na primjer, ako su namoti blisko raspoređeni, fluks curenja se smanjuje, što zauzvrat smanjuje impedanciju kratkog spoja.
2. Dizajn jezgra
Jezgro transformatora takođe utiče na impedanciju kratkog spoja. Vrsta materijala jezgre, njegov oblik i veličina mogu uticati na magnetna svojstva transformatora. Jezgra sa visokom magnetskom propusnošću može smanjiti fluks curenja, a time i impedanciju kratkog spoja.
3. Ocjena transformatora

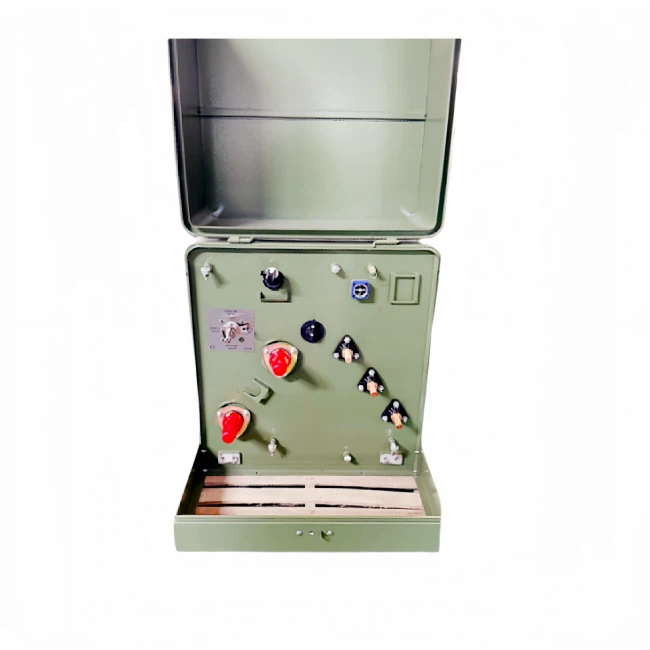

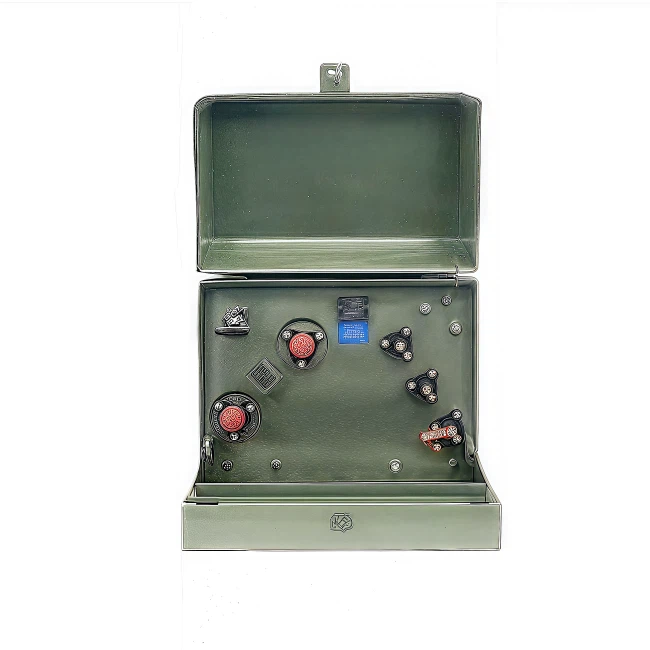

Naziv transformatora, kao što je njegova kVA ocjena, također utiče na impedanciju kratkog spoja. Generalno, veći transformatori imaju veće impedancije kratkog spoja. Na primjer, naše167 Kva jednofazni transformator za montažu na podloguimaće drugačiju impedanciju kratkog spoja u odnosu na transformator manjeg nazivnog kapaciteta.
Uticaj na performanse transformatora
1. Regulacija napona
Impedansa kratkog spoja utiče na regulaciju napona transformatora. Regulacija napona je promjena sekundarnog napona transformatora iz stanja bez opterećenja u stanje punog opterećenja. Veća impedansa kratkog spoja može rezultirati većim padom napona pod opterećenjem, što znači i lošiju regulaciju napona.
2. Efikasnost
Takođe utiče na efikasnost transformatora. Tokom normalnog rada, impedansa kratkog spoja uzrokuje neke gubitke snage u obliku gubitaka u bakru. Ovi gubici rastu s kvadratom struje koja teče kroz namotaje. Dakle, transformator sa nižom impedancijom kratkog spoja će generalno imati veću efikasnost.
Odabir pravog kratkog spoja - impedansa
Kada je u pitanju odabir prave impedancije kratkog spoja za transformator montiran na jednofazni jastučić, to ovisi o specifičnoj primjeni. Za aplikacije u kojima je električni sistem osjetljiviji na struje kratkog spoja, može biti potrebna veća impedansa kratkog spoja. S druge strane, za aplikacije gdje su važnija dobra regulacija napona i visoka efikasnost, može se preferirati niža impedansa kratkog spoja.
Kao dobavljač, blisko sarađujemo sa našim kupcima kako bismo razumeli njihove zahteve i preporučili najprikladniji transformator sa odgovarajućom impedancijom kratkog spoja. Imamo širok asortimanJednofazni transformator za montažu na jastučićdostupne opcije, svaka dizajnirana da zadovolji različite potrebe.
Zaključak
U zaključku, impedansa kratkog spoja jednofaznog transformatora postavljenog na podlogu je ključni parametar koji utiče na njegove performanse, zaštitu i stabilnost električnog sistema. Važno je razumjeti kako se mjeri, koji faktori utječu na to i kako to utječe na cjelokupni rad transformatora.
Ako ste na tržištu za jednofazni transformator montiran na podlogu i imate pitanja o impedanciji kratkog spoja ili bilo kojem drugom aspektu naših proizvoda, ne ustručavajte se kontaktirati. Tu smo da vam pomognemo da napravite pravi izbor za vaš električni sistem. Bilo da vam treba aJednofazni energetski transformator montiran na jastučićili a167 Kva jednofazni transformator za montažu na podlogu, pokrili smo te. Hajde da započnemo razgovor i pronađemo savršeno rešenje za vaše potrebe.
Reference
- Electrical Power Systems by JR Lucas
- Inženjering transformatora: Dizajn, tehnologija i dijagnostika od TA Lipo
